Installer une baignoire balnéo : les contraintes électriques et acoustiques à maîtriser

Transformer sa salle de bain en un spa personnel avec une baignoire balnéo est un projet séduisant. L’imaginaire est puissant : détente, hydrothérapie et luxe à domicile. Cependant, derrière la promesse de bien-être se cache une réalité technique rigoureuse, souvent sous-estimée. Beaucoup de propriétaires se concentrent sur l’esthétique – le choix de la baignoire, du tablier, de la robinetterie – en pensant que l’installation se résume à un raccordement standard et à un habillage. C’est une erreur fondamentale qui peut mener à des déconvenues majeures : pannes récurrentes, nuisances sonores insupportables, et surtout, risques électriques graves.

L’approche commune consiste à suivre les instructions du fabricant, mais cela ne suffit pas. La véritable clé d’une installation pérenne et sécurisée ne réside pas seulement dans le « comment faire », mais dans le « pourquoi » de chaque contrainte technique. Il ne s’agit pas simplement de se conformer à une norme pour être en règle, mais de comprendre les points de rupture physiques et fonctionnels d’un tel système. L’électricité et l’eau formant un couple à haut risque, et la puissance des pompes générant des vibrations non négligeables, une installation de balnéo doit être considérée comme un chantier technique à part entière.

Cet article adopte une perspective normative et préventive. Nous n’allons pas simplement lister des étapes, mais nous allons décortiquer les contraintes critiques, celles qui, si elles sont ignorées, garantissent des problèmes futurs. De la ligne électrique dédiée qui protège votre vie à l’insonorisation qui préserve votre tranquillité et celle de vos voisins, en passant par les détails d’entretien et d’accès qui détermineront la durée de vie de votre équipement, nous allons aborder chaque point avec la rigueur d’un professionnel. L’objectif est de vous armer des connaissances nécessaires pour superviser votre projet et vous assurer que votre rêve de spa ne se transforme pas en cauchemar technique.

Pour aborder ce sujet complexe de manière structurée, cet article détaille les points de vigilance essentiels à maîtriser. Le sommaire ci-dessous vous guidera à travers chaque aspect critique de votre projet d’installation.

Pourquoi faut-il une ligne électrique dédiée depuis le tableau pour la balnéo ?

Il est impératif de prévoir une ligne électrique distincte et dédiée uniquement à la baignoire balnéo pour une raison fondamentale de sécurité. Repiquer l’alimentation sur un circuit existant (prises ou éclairage) est une non-conformité grave qui expose à des risques de surcharge, de disjonction intempestive et, dans le pire des cas, d’incendie. Une baignoire balnéo, avec sa pompe à eau, son compresseur d’air (blower) et parfois son réchauffeur, représente une charge électrique conséquente qui doit être isolée du reste de l’installation.

La réglementation, en l’occurrence la norme NF C 15-100, est formelle sur ce point. Cette ligne doit partir du tableau électrique et être protégée par son propre disjoncteur différentiel haute sensibilité de 30 mA. Ce dispositif n’est pas une option. Il est conçu pour détecter la moindre fuite de courant, même infime, et couper l’alimentation instantanément. Une étude technique montre que la norme NF C 15-100 impose un différentiel 30 mA qui coupe le courant en moins de 40 millisecondes, un délai suffisamment court pour protéger une personne d’une électrocution en cas de défaut d’isolement.

Concrètement, l’installation doit respecter des spécifications précises. Le calibre du disjoncteur dépend de la puissance cumulée des équipements : un disjoncteur de 10A est généralement suffisant pour un système Air/Eau standard, tandis qu’un modèle de 16A sera nécessaire pour les systèmes plus puissants incluant un réchauffeur. La section du câble est également normée : une ligne en 3G 1,5 mm² (Phase, Neutre, Terre) est le minimum requis. Cette ligne doit aboutir à un boîtier de raccordement étanche (indice de protection IP55 minimum) placé hors des volumes de protection 0, 1 et 2 de la salle de bain, c’est-à-dire à plus de 60 cm de la baignoire et à une hauteur minimale de 2,25 m.

Comment insonoriser le tablier de la baignoire pour ne pas faire vibrer toute la maison ?

La nuisance sonore est l’un des problèmes les plus sous-estimés lors de l’installation d’une baignoire balnéo, particulièrement en appartement. Le bruit généré n’est pas seulement le son de la pompe ou du blower (bruit aérien), mais surtout les vibrations transmises à la structure du bâtiment (bruits solidiens). Ces vibrations se propagent via le sol et les murs, pouvant devenir une source de conflit avec le voisinage et un inconfort majeur pour les habitants. Une simple paroi de plâtre ou un tablier de carrelage non traité agira comme une caisse de résonance, amplifiant le phénomène.

Pour une insonorisation efficace, il faut agir sur deux fronts. Premièrement, la désolidarisation mécanique de la baignoire. La plupart des baignoires sont livrées avec des plots anti-vibratiles en caoutchouc sous leur châssis. Il est crucial de ne pas les enlever. De plus, sur tous les points de contact entre le bord de la baignoire et les murs ou le sol, il est indispensable d’intercaler un joint en mousse souple. Ce joint va absorber une partie des vibrations et empêcher leur transmission directe aux cloisons.

Deuxièmement, il faut traiter l’intérieur du tablier et l’espace sous la baignoire avec des matériaux absorbants phoniques. L’application d’une mousse acoustique alvéolée ou de panneaux de laine de roche à haute densité sur les parois internes du tablier va piéger les bruits aériens émis par le moteur. Ces matériaux fibreux et poreux dissipent l’énergie sonore au lieu de la réfléchir. Cette double approche – désolidarisation et absorption – est la seule méthode efficace pour contenir les nuisances sonores à leur source.

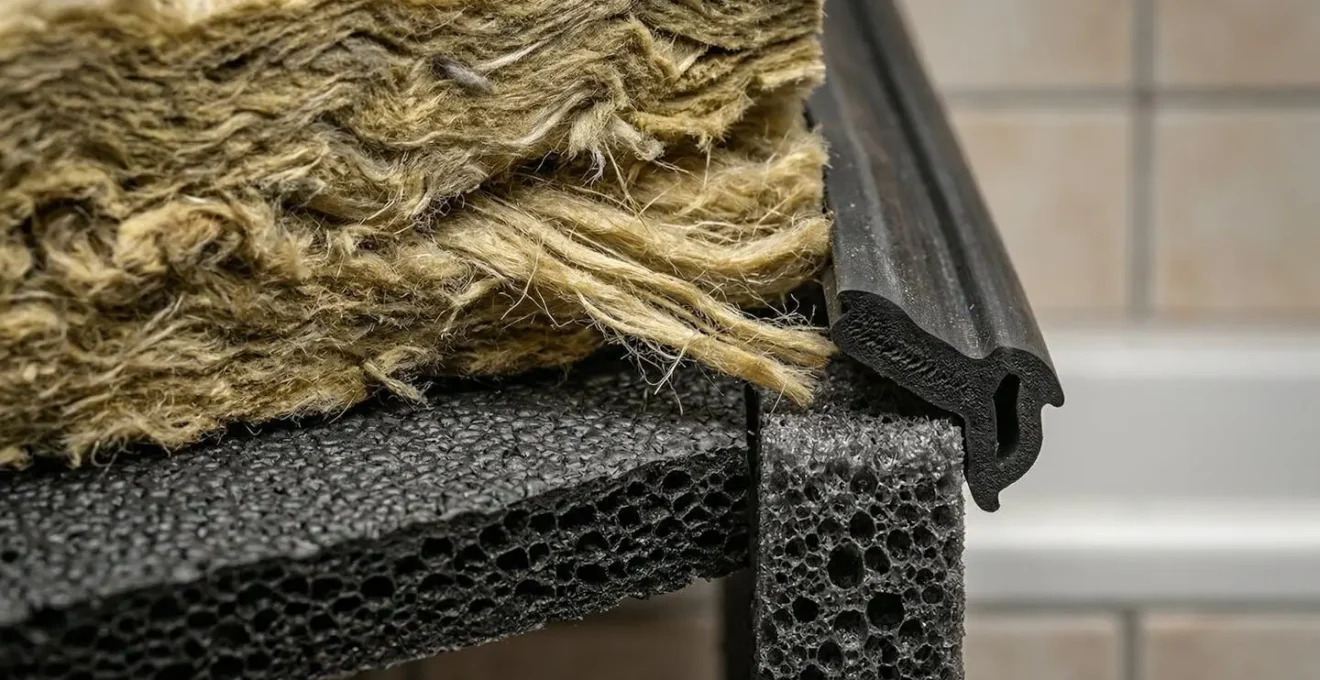

Comme le montre cette coupe, la combinaison de matériaux est essentielle. Les plots supportent le poids et absorbent les vibrations basses fréquences, tandis que l’isolant fibreux traite les bruits aériens de plus haute fréquence. C’est l’ensemble de ces précautions qui garantit que votre séance de balnéothérapie reste un moment de détente et non une source de perturbation pour l’ensemble de l’habitation.

Système Air ou Eau : lequel demande le moins d’entretien hygiénique ?

Le choix entre un système à injection d’air (Air), un système à jets d’eau (Eau) ou un système mixte (Air + Eau) n’est pas seulement une question de sensation de massage. Il a un impact direct et significatif sur les protocoles d’entretien et l’hygiène de la baignoire. Ignorer cet aspect, c’est s’exposer à des problèmes de prolifération bactérienne dans les tuyauteries, avec des conséquences sur la qualité de l’eau et la santé des utilisateurs. Fondamentalement, un système Eau est plus sensible à la stagnation que son homologue à Air.

Dans un système Eau, l’eau du bain est aspirée, mise sous pression par une pompe puis réinjectée via les buses. Après la vidange, de l’eau résiduelle peut stagner dans le circuit de tuyauterie, créant un environnement propice au développement de biofilms et de bactéries. Cela impose une désinfection régulière et rigoureuse. À l’inverse, un système Air injecte de l’air préchauffé via des injecteurs situés au fond de la baignoire. Après le bain, le blower peut enclencher un cycle de séchage qui purge les conduits, limitant drastiquement les risques de stagnation d’humidité.

Le tableau suivant, basé sur les recommandations des fabricants, met en évidence les différences de charge d’entretien. Il est impératif de comprendre que même si un système semble plus simple, aucun n’est exempt de maintenance. Une notice d’utilisation de fabricant détaille précisément ces cycles.

En synthèse, le système à Air demande un entretien hygiénique moins fréquent et moins contraignant que le système à Eau. Cependant, la plupart des baignoires modernes haut de gamme sont des systèmes mixtes qui cumulent les exigences des deux technologies. De plus, de nombreux modèles à Eau intègrent désormais des fonctions de rinçage et d’assainissement automatiques à l’ozone pour simplifier la maintenance. Le choix doit donc se faire en toute connaissance de cause, en évaluant sa propre tolérance à la discipline d’entretien requise.

L’erreur de ne pas prévoir de trappe de visite pour le moteur et la pompe

C’est sans doute l’erreur la plus fréquente et la plus coûteuse à long terme : considérer l’habillage de la baignoire comme une structure définitive et scellée. Une baignoire balnéo n’est pas un simple sanitaire, c’est un appareil électromécanique complexe. Comme tout appareil de ce type, il est sujet à l’usure et nécessitera inévitablement des opérations de maintenance ou de réparation au cours de sa vie. Ne pas prévoir un accès facile et suffisamment grand à ses composants techniques, c’est se condamner à devoir détruire le tablier en carrelage et une partie de la salle de bain pour la moindre intervention.

Un témoignage d’utilisateur sur un forum spécialisé illustre parfaitement ce point de rupture :

Ce type d’appareil finit tôt ou tard par poser des problèmes comme n’importe quel appareil comportant des moteurs, électrovannes, senseurs divers, fluides. Tous ces appareils sont réparables sans avoir à les casser, les constituants étant accessibles. Il n’en n’est pas de même de la baignoire.

– Utilisateur anonyme, forum-plomberie.com

La trappe de visite n’est pas une option, c’est une obligation fonctionnelle. Elle doit être dimensionnée pour permettre non seulement une inspection visuelle, mais aussi le passage des mains et des outils nécessaires à une intervention. Selon les instructions générales d’installation, cette trappe doit donner un accès direct et aisé à un ensemble de composants critiques. Il ne s’agit pas seulement du moteur, mais de tout l’écosystème technique de la baignoire :

• Les raccords d’alimentation en eau chaude et froide.
• Le siphon et les raccords d’évacuation, points de fuite potentiels.
• Le moteur de la pompe à eau, principal composant mécanique.
• La pompe à air (blower) si le système en est équipé.
• Le boîtier de connexion électrique étanche.
• La carte électronique de commande, le « cerveau » du système.

L’emplacement de la trappe doit être stratégiquement positionné du côté où se concentrent ces éléments. Il existe aujourd’hui de nombreuses solutions de trappes de visite carrelables qui s’intègrent de manière quasi invisible dans le tablier, préservant ainsi l’esthétique de la salle de bain tout en garantissant la maintenabilité de l’installation.

Quand tester l’étanchéité des buses avant de poser l’habillage définitif ?

Le test d’étanchéité de la baignoire est l’étape de contrôle la plus critique de toute l’installation. Il doit impérativement être réalisé une fois tous les raccordements hydrauliques et électriques effectués, mais avant la construction de l’habillage définitif. Réaliser ce test après avoir posé le carrelage du tablier est une erreur fondamentale, car la moindre micro-fuite ou suintement au niveau d’un raccord de buse ou de pompe serait alors indétectable jusqu’à ce que des dégâts des eaux importants apparaissent chez vous ou chez vos voisins du dessous.

Ce test ne s’improvise pas et ne consiste pas seulement à remplir la baignoire et à regarder si de l’eau coule. Il s’agit d’un protocole rigoureux visant à mettre le système sous contrainte pour révéler les faiblesses potentielles qui n’apparaîtraient pas en usage normal. Le circuit hydraulique d’une balnéo est un réseau complexe de tuyaux et de raccords vissés, et chaque jonction est un point de fuite potentiel. Les variations de température et les vibrations de la pompe peuvent, avec le temps, légèrement desserrer un raccord mal serré initialement.

Le test complet doit simuler toutes les conditions de fonctionnement. Il s’agit de mettre le système en pression et de laisser le temps aux fuites les plus infimes de se manifester. La procédure est une validation finale qui, si elle est concluante, donne le feu vert pour fermer et finir l’habillage en toute sérénité.

https://www.plombier-artisan.net/electricite-renovation-les-normes-a-respecter-absolument/

L’installation d’une baignoire balnéo s’inscrit souvent dans un projet de rénovation plus large de la salle de bain, voire du logement. Il est donc fondamental de situer les exigences spécifiques de la balnéo dans le cadre général des normes électriques en rénovation. La norme NF C 15-100 ne se contente pas de dicter les règles pour les constructions neuves ; elle définit également les standards de mise en sécurité pour les installations existantes. Une rénovation de salle de bain est l’occasion idéale, et souvent une obligation, de mettre l’ensemble de l’installation électrique de la pièce en conformité.

Le principe de base en rénovation est que toute partie modifiée de l’installation doit être mise aux normes en vigueur. Ainsi, si vous créez une nouvelle ligne pour votre balnéo, cela implique de vérifier la conformité de l’ensemble du tableau électrique. La présence d’un disjoncteur général de branchement 500 mA en tête d’installation est un prérequis. Si votre tableau est ancien (avec des porte-fusibles à broche par exemple), son remplacement par un tableau moderne avec des disjoncteurs modulaires et des interrupteurs différentiels 30 mA en tête de rangée est fortement recommandé.

Dans la salle de bain, la liaison équipotentielle est un autre point de contrôle capital. Elle consiste à relier entre elles par un fil de terre toutes les masses métalliques (tuyauteries en cuivre, huisseries de porte métalliques, structure de la baignoire) afin qu’elles soient au même potentiel électrique. Cela empêche l’apparition de tensions dangereuses entre deux éléments que l’on pourrait toucher simultanément. Lors de l’installation d’une balnéo, le châssis métallique de celle-ci doit impérativement être raccordé à cette liaison équipotentielle. Ignorer ce point annule une partie de la protection offerte par le disjoncteur différentiel.

Pourquoi isoler le tuyau avec de la laine de verre ne suffit pas à couper les bruits solidiens ?

Une erreur courante en matière d’isolation acoustique des canalisations est de penser qu’envelopper un tuyau d’évacuation dans un manchon de laine de verre ou de mousse polyéthylène suffit à le rendre silencieux. Cette approche, si elle a une certaine efficacité sur les bruits aériens (le son de l’eau qui s’écoule à l’intérieur du tuyau), est presque totalement inefficace contre le principal vecteur de nuisance : les bruits solidiens. Ces bruits ne voyagent pas par l’air, mais par la matière, sous forme de vibrations.

Lorsqu’une grande quantité d’eau (comme la vidange d’une baignoire) s’écoule dans une colonne de chute, elle crée des vibrations dans le tuyau en PVC ou en fonte. Ces vibrations sont ensuite transmises directement à la structure du bâtiment par les points de contact rigides : les colliers de fixation qui maintiennent le tuyau au mur ou au plancher. Une fois dans la structure (mur en parpaing, dalle en béton), ces vibrations se propagent sur de longues distances et sont ré-émises sous forme de bruit audible dans les pièces adjacentes, à l’étage inférieur ou supérieur.

La laine de verre, en tant qu’isolant souple, ne peut pas empêcher cette transmission par contact direct. Elle peut légèrement atténuer le bruit aérien perçu si l’on se trouve juste à côté du tuyau, mais elle ne résout en rien le problème de fond de la propagation des vibrations à travers le bâti. C’est la raison pour laquelle on peut entendre très distinctement la chasse d’eau du voisin dans son salon, même si les tuyaux sont coffrés et isolés de manière conventionnelle. Le son ne traverse pas l’air, il court-circuite l’isolation par la structure même du bâtiment.

Chutunic ou Friaphon : comment rendre vos évacuations d’eau totalement silencieuses ?

Pour traiter efficacement les bruits d’évacuation, et en particulier les bruits solidiens, il faut agir à la source de la transmission : les points de contact rigides. La solution ne consiste pas à envelopper le tuyau, mais à le désolidariser de la structure du bâtiment. Cela passe par l’utilisation de deux types de composants spécifiques : des tuyaux acoustiques et des colliers de fixation anti-vibratiles.

Des systèmes comme Chutunic (Nicoll) ou Friaphon (Friatec) sont des gammes de tuyaux et raccords en PVC conçus spécifiquement pour l’isolation acoustique. Leur particularité réside dans leur structure : ils sont plus lourds et plus denses que des tuyaux PVC standards. Cette masse supplémentaire (souvent grâce à une charge minérale) leur confère une meilleure inertie, ce qui réduit leur capacité à entrer en vibration sous l’effet de l’écoulement. Ils agissent comme un premier amortisseur du bruit à la source.

Cependant, l’élément le plus critique reste le collier de fixation. Un collier standard en métal ou en plastique crée un pont phonique direct entre le tuyau et le mur. Les colliers anti-vibratiles, en revanche, sont équipés d’une garniture intérieure en caoutchouc ou en élastomère. Ce matériau souple et dense absorbe les vibrations résiduelles du tuyau et empêche leur transfert vers le support. L’efficacité de ces systèmes est mesurable et significative. En effet, une isolation acoustique correcte des évacuations peut réduire le bruit de 10 à 15 dB, ce qui correspond à une division par 2 ou 3 du bruit perçu par l’oreille humaine. C’est la différence entre une nuisance audible et un silence quasi total.

La mise en œuvre doit être rigoureuse : il faut utiliser des colliers acoustiques à chaque point de fixation, et s’assurer qu’aucune partie du tuyau ne touche directement un mur ou un plancher, notamment au niveau des traversées de dalle. La combinaison d’un tuyau lourd et de colliers de désolidarisation est la seule méthode éprouvée pour atteindre un confort acoustique optimal et garantir la tranquillité de l’ensemble des occupants de l’immeuble.

Pour une tranquillité durable et une sécurité sans faille, l’audit acoustique des évacuations et le choix de solutions de désolidarisation, couplés à une installation électrique rigoureusement conforme, doivent être intégrés dès la conception de votre projet de salle de bain.
