Installation sanitaire : Pieuvre ou Repiquage, quelle architecture pour votre maison ?

Planifier la distribution d’eau de son logement est une étape fondamentale pour tout autoconstructeur. La question centrale qui émerge rapidement est celle de l’architecture du réseau : faut-il opter pour un système en « pieuvre » (ou hydrocâblé) ou privilégier un montage traditionnel en « repiquage » ? La discussion se concentre souvent sur une opposition simple : la pieuvre, avec ses tuyaux individuels partant d’un collecteur central (la « nourrice ») vers chaque point d’eau, est perçue comme plus simple à installer pour un amateur mais plus coûteuse en longueur de tuyaux. Le repiquage, quant à lui, utilise une artère principale sur laquelle viennent se greffer les différentes alimentations, une méthode jugée plus économique en matériel mais plus exigeante en raccords et en savoir-faire.

Cependant, cette vision binaire occulte l’essentiel. Pour un ingénieur, la véritable clé de la réussite ne réside pas tant dans le choix de l’une ou l’autre philosophie, mais dans la maîtrise d’une série de points de contrôle techniques critiques. Une installation en pieuvre mal dimensionnée sera tout aussi décevante qu’un réseau en repiquage. Une fuite sur un raccord, qu’il soit à sertir ou à glissement, aura les mêmes conséquences désastreuses si elle est scellée dans la chape. La performance, la sécurité et la durabilité de votre installation ne dépendent pas du système, mais de votre capacité à anticiper et à maîtriser les phénomènes physiques et les contraintes de mise en œuvre.

Cet article adopte une approche comparative et technique. Au lieu de simplement lister les avantages et inconvénients de chaque système, nous allons disséquer les erreurs fondamentales à ne pas commettre et les décisions techniques qui feront la différence, du dimensionnement des tuyaux au choix des matériaux en passant par les protocoles de test. L’objectif est de vous fournir une grille d’analyse d’ingénieur pour concevoir et réaliser un réseau hydraulique performant et pérenne.

Pour naviguer efficacement à travers ces aspects techniques, cet article est structuré autour des points de contrôle essentiels à la réussite de votre projet. Vous y trouverez une analyse détaillée de chaque phase critique, des conseils pratiques et des comparaisons chiffrées pour éclairer vos décisions.

Pourquoi le sous-dimensionnement des tuyaux crée des douches écossaises ?

Le phénomène de la « douche écossaise » – cette variation brutale de température et de débit lorsqu’un autre robinet est ouvert dans la maison – est le symptôme le plus direct d’un réseau hydraulique mal conçu. L’origine du problème n’est pas l’architecture (pieuvre ou repiquage) mais une erreur fondamentale de physique des fluides : le sous-dimensionnement des canalisations. Chaque tuyau oppose une résistance à l’écoulement de l’eau, appelée perte de charge. Plus le tuyau est long et son diamètre est faible, plus cette perte de charge est importante. Si le diamètre de l’artère principale (en repiquage) ou des alimentations individuelles (en pieuvre) est insuffisant, l’ouverture d’un second point de puisage provoque un effondrement du débit disponible pour le premier.

Le système en pieuvre, par sa nature, limite ce phénomène car chaque appareil dispose de sa propre ligne depuis la nourrice. Une chute de pression reste possible mais elle est répartie et moins brutale. En repiquage, le problème est amplifié, car le débit se divise le long de l’artère principale. Le dernier appareil de la ligne est systématiquement le plus pénalisé. C’est pourquoi un dimensionnement rigoureux est encore plus critique pour cette architecture. Comme le résume un guide pratique, l’installation en repiquage est plus sensible aux désagréments de performance.

L’installation en repiquage peut être victime de baisses de débit et de coups de bélier à la fermeture des robinets – des désagréments auxquels des instruments tels que des régulateurs de pression peuvent remédier.

– PagesJaunes, Guide pratique de la plomberie

Le calcul du diamètre ne s’improvise pas. Il dépend du nombre de points d’eau, de leur nature (un robinet de lavabo ne consomme pas comme une douche hydromassante), de la distance au collecteur et de la pression d’entrée du réseau. Utiliser un diamètre unique pour toute la maison est une erreur courante. Les diamètres standards (12, 16, 20 mm pour le PER) doivent être choisis judicieusement pour chaque segment du réseau afin de garantir une performance hydraulique stable.

Comment réaliser un test de mise en pression avant de couler la chape ?

Une fois le réseau de tuyauteries posé, mais avant l’étape irréversible du coulage de la chape ou de la fermeture des cloisons, un point de contrôle est non-négociable : le test de mise en pression. C’est l’unique procédure qui permet de valider l’intégrité du réseau et de garantir une étanchéité parfaite de chaque raccord. Ignorer cette étape, c’est prendre le risque d’une fuite invisible qui ne se manifestera que des mois ou des années plus tard, avec des conséquences dévastatrices sur la structure du bâtiment. Le protocole est simple mais doit être rigoureux : il consiste à remplir le réseau d’eau, à purger l’air, puis à le mettre sous une pression largement supérieure à celle du service (typiquement 6 à 10 bars, contre 3 bars en usage normal) à l’aide d’une pompe d’épreuve.

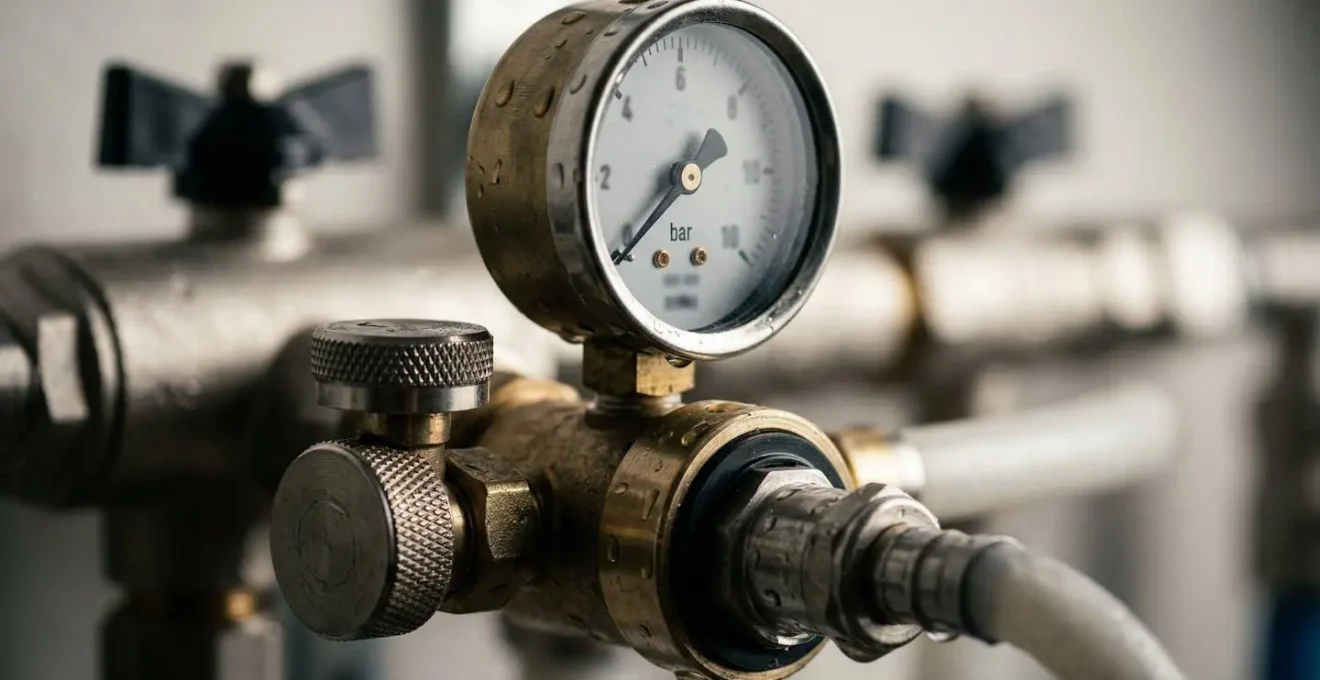

Pour réaliser ce test, un manomètre est connecté à la nourrice ou à un point du circuit. Il permet de visualiser la pression appliquée et de vérifier sa stabilité dans le temps. Ce contrôle visuel est votre meilleure assurance contre les malfaçons.

Comme le montre cet appareil de mesure, une fois la pression cible atteinte, le réseau est isolé et observé pendant plusieurs heures (24h est une durée recommandée). La moindre chute de pression indiquée par l’aiguille du manomètre signale une fuite. Il faut alors inspecter méticuleusement chaque raccord, souvent à l’aide d’eau savonneuse qui formera des bulles au point de fuite, pour identifier et corriger le défaut. Des protocoles professionnels, comme celui de Pro’Fil, intègrent ce test systématiquement dans leurs procédures d’installation de pieuvres préfabriquées, garantissant ainsi une fiabilité maximale de l’installation avant sa dissimulation.

Raccords à sertir ou à glissement : quel outillage louer pour le chantier ?

Le choix du type de raccord est une décision technique qui impacte directement le budget outillage, la rapidité de pose et la fiabilité des connexions. Pour les matériaux comme le PER ou le multicouche, deux technologies dominent : les raccords à sertir et les raccords à glissement. Les premiers nécessitent une pince à sertir avec des mâchoires adaptées au profil du raccord (TH, U, H…), tandis que les seconds requièrent une pince d’évasement et une pince à glissement. Pour l’autoconstructeur, l’achat de cet outillage spécifique représente un investissement conséquent, souvent injustifié pour un seul chantier. La location devient alors la solution la plus rationnelle.

La décision de louer tel ou tel outillage dépend d’une analyse coût-bénéfice simple mais aussi de la tolérance à l’erreur de chaque système. Les kits pieuvre préfabriqués, par exemple, réduisent drastiquement le nombre de raccords à réaliser sur site, permettant une réduction du temps de pose de 25% dans bien des cas, et donc une durée de location d’outillage plus courte.

Le tableau suivant, basé sur les coûts moyens pour une maison de 120m², met en perspective les deux technologies et aide à orienter le choix de l’autoconstructeur. Il est important de noter que le mélange de marques entre tuyaux et raccords est strictement interdit pour garantir la conformité et la sécurité.

Le raccord à glissement, bien que légèrement plus lent à poser, offre une sécurité visuelle (le bon positionnement de la bague) et une possibilité de démontage en cas d’erreur, un avantage non négligeable pour un non-professionnel. Le raccord à sertir est plus rapide, mais ne pardonne aucune erreur : un sertissage raté impose de couper le tuyau et de refaire la connexion. Le choix de l’outillage à louer découle donc directement de cette analyse de risque et de coût.

L’erreur de ne pas gainer les tuyaux d’eau chaude dans les murs (dilatation)

Une erreur silencieuse mais aux conséquences audibles et potentiellement dommageables est d’encastrer des tuyaux d’eau chaude, en particulier en PER, sans protection adéquate. Tous les matériaux se dilatent sous l’effet de la chaleur. Cependant, les matériaux de synthèse ont un coefficient de dilatation bien supérieur à celui du cuivre. Cette dilatation est quantifiable : une étude comparative récente montre que le PER a un coefficient de 0,2 mm/m.°C, soit près de 8 fois celui du multicouche (0,026 mm/m.°C). Concrètement, un tuyau PER de 10 mètres subissant une augmentation de température de 50°C (passage de l’eau froide à l’eau chaude) s’allongera de 10 centimètres !

Si ce tuyau est scellé directement dans une chape ou une cloison, cet allongement est empêché. Le matériau subit alors une contrainte mécanique considérable qui peut, à terme, fatiguer les raccords. Plus immédiatement, le frottement du tuyau contre le mortier ou le plâtre lors de chaque cycle de chauffe et de refroidissement génère des bruits de craquement et de frottement très désagréables. La solution est simple et obligatoire : le gainage systématique des tuyaux.

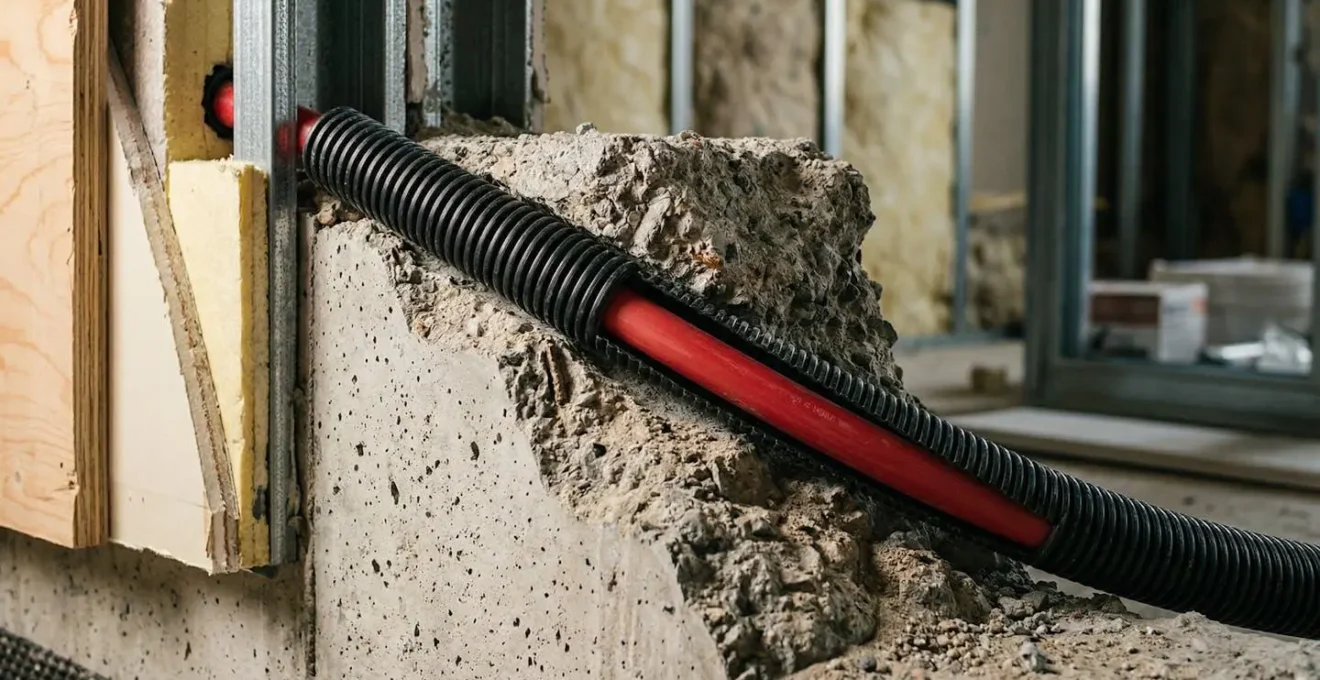

La gaine annelée, comme visible sur cette coupe, ne sert pas seulement de protection mécanique lors du coulage de la chape. Son rôle principal est de créer un espace libre autour du tuyau, lui permettant de s’allonger et de se rétracter sans contrainte et sans bruit. Des experts comme Thermacome recommandent même une précaution supplémentaire : lors de la pose au sol, les tuyaux gainés doivent être fixés en formant de légères ondulations (en « S »). Cette marge de manœuvre absorbe la dilatation linéaire et préserve l’intégrité du réseau sur le long terme. Cette précaution est un point de contrôle essentiel de la durabilité.

Dans quel ordre poser les évacuations et les alimentations pour ne pas se bloquer ?

L’une des erreurs les plus frustrantes en auto-construction est l’erreur de séquençage. Se rendre compte que le tuyau d’alimentation en eau froide doit croiser une évacuation déjà collée et scellée est un scénario catastrophe qui impose de détruire pour reconstruire. En plomberie, plus encore que dans d’autres corps de métier, l’ordre des opérations est dicté par des contraintes physiques incontournables. La règle d’or est simple : les évacuations avant les alimentations. Les tuyaux d’évacuation en PVC ont des diamètres importants (de 40 mm pour un lavabo à 100 mm pour un WC) et doivent respecter une pente gravitaire stricte (typiquement 1 à 3%) pour fonctionner. Ces contraintes géométriques sont non-négociables et structurent tout le reste de l’installation.

Les tuyaux d’alimentation (PER ou multicouche), plus flexibles et de plus faible diamètre, peuvent quant à eux être acheminés plus librement, contournant les obstacles. Poser les évacuations en premier permet donc de fixer les « autoroutes » du réseau, puis de faire passer les « routes secondaires » des alimentations dans l’espace restant. Cette planification est la base de tout schéma de plomberie réussi, comme le souligne Hydrologie FC : la planification et le respect d’un plan sont les garants de la réussite de la construction. Il s’agit de penser en 3D et d’anticiper les croisements et les superpositions avant qu’ils ne deviennent problématiques.

Cuivre, PER ou Multicouche : quel matériau choisir pour la performance acoustique et thermique ?

Au-delà de l’architecture du réseau, le choix du matériau des canalisations est une décision structurante qui influe sur la performance, le confort et le coût de l’installation. Si le cuivre, matériau noble et historique, reste une référence pour sa longévité et ses propriétés bactériostatiques, sa mise en œuvre par brasure exige un savoir-faire qui le réserve souvent aux professionnels. Pour l’autoconstructeur, le choix se porte majoritairement sur le PER (Polyéthylène Réticulé) et le Multicouche, plus simples à travailler. Leur comparaison ne doit pas se limiter au prix, mais intégrer des critères de performance clés comme l’isolation thermique et acoustique.

Le confort d’une maison passe aussi par le silence. Les bruits de circulation d’eau dans les cloisons peuvent être une source de nuisance importante. Sur ce point, les matériaux de synthèse sont supérieurs au cuivre, qui transmet davantage les vibrations. Le multicouche, avec sa structure composite (couches de PER, colle, et une âme en aluminium), offre la meilleure performance acoustique. De même, la conductivité thermique est un facteur essentiel de performance énergétique. Une faible conductivité limite les pertes de chaleur de l’eau chaude entre la chaudière et le robinet. Là encore, le cuivre est un excellent conducteur de chaleur (390 W/m.K), ce qui est un inconvénient pour le transport d’eau chaude, tandis que le PER et le multicouche sont de bien meilleurs isolants.

Le tableau suivant synthétise les performances relatives de ces trois matériaux sur des critères techniques décisifs.

Un dernier point crucial est l’hygiène et la prévention du développement bactérien (légionellose). Un réseau en pieuvre est intrinsèquement plus sûr, car chaque fois qu’un robinet est ouvert, toute la ligne est « rincée » avec de l’eau fraîche. Comme le note un expert sanitaire, cette architecture est supérieure au repiquage qui peut créer des « bras morts » où l’eau stagne et les bactéries prolifèrent. Le choix du matériau doit donc être analysé en cohérence avec l’architecture globale du réseau.

Dilatation du PER vs Multicouche : lequel demande le moins de lyres ?

Nous avons déjà établi que la dilatation thermique est une contrainte majeure à gérer. En approfondissant la comparaison entre le PER et le Multicouche, cet aspect devient un critère de différenciation technique fondamental. La différence structurelle entre les deux matériaux explique leur comportement. Le PER est un polymère homogène, tandis que le multicouche est un composite intégrant une fine couche d’aluminium en son cœur. Cette âme métallique confère au multicouche une stabilité dimensionnelle bien supérieure, très proche de celle du cuivre. Son coefficient de dilatation est d’environ 0,025 mm/m.K, contre 0,2 mm/m.K pour le PER.

Cette différence, qui semble minime sur le papier, a des conséquences pratiques énormes. Sur une grande longueur de tuyauterie apparente, comme une alimentation de radiateur, la dilatation du PER doit être compensée par des « lyres de dilatation » – des boucles formées avec le tuyau pour lui permettre de s’allonger sans forcer sur les fixations. La pose devient plus complexe et moins esthétique. Avec le multicouche, dont la dilatation est près de 8 fois inférieure, ces lyres sont souvent inutiles pour des longueurs courantes. Par exemple, sur une installation de 15 mètres avec une variation de température de 50°C, le multicouche ne s’allongera que de 19 mm, contre 150 mm pour le PER. Cette faible dilatation permet une pose rectiligne, plus propre et plus rapide.

Les calculs normalisés confirment cet écart considérable. Pour une longueur de 10 mètres et un écart de température de 50°C, les calculs normalisés DTU évaluent cet allongement à environ 8 mm pour le multicouche contre 100 mm pour le PER. Le multicouche offre donc un avantage décisif en termes de simplicité de mise en œuvre et de fiabilité à long terme, en particulier pour les circuits de chauffage où les variations de température sont importantes et fréquentes. Le surcoût à l’achat du multicouche est ainsi souvent compensé par une pose plus simple et l’absence de dispositifs de compensation complexes.

De la théorie à la pratique : vers un réseau hydraulique sans défaut

En définitive, la question « pieuvre ou repiquage » s’avère être un faux débat si elle n’est pas subordonnée à des considérations techniques plus fondamentales. Les deux systèmes ont leurs mérites et peuvent aboutir à une installation performante et durable, à la condition sine qua non de respecter les règles de l’art. Pour l’autoconstructeur, le véritable enjeu n’est pas de choisir un camp, mais d’adopter une méthodologie rigoureuse, celle d’un ingénieur, en se concentrant sur les points de contrôle qui préviennent les défaillances.

La réussite de votre projet de plomberie se jouera sur votre capacité à dimensionner correctement votre réseau pour garantir le débit, à tester scrupuleusement son étanchéité pour éviter les fuites, à anticiper la dilatation pour assurer sa longévité, et à séquencer logiquement les tâches pour ne pas vous retrouver dans une impasse. Chaque étape, de la conception sur plan à la fixation du dernier collier, doit être vue comme une validation de l’intégrité de votre réseau. C’est cette approche systématique, bien plus que le choix initial de l’architecture, qui transformera votre chantier en une réussite technique.

L’étape suivante consiste à traduire ces principes en un plan d’action concret pour votre propre logement. Prenez le temps de dessiner votre schéma de plomberie, de calculer les diamètres nécessaires pour chaque ligne, et d’établir la liste précise des matériaux et de l’outillage. Cette phase de planification est l’investissement le plus rentable pour garantir un réseau sanitaire sans défaut.
